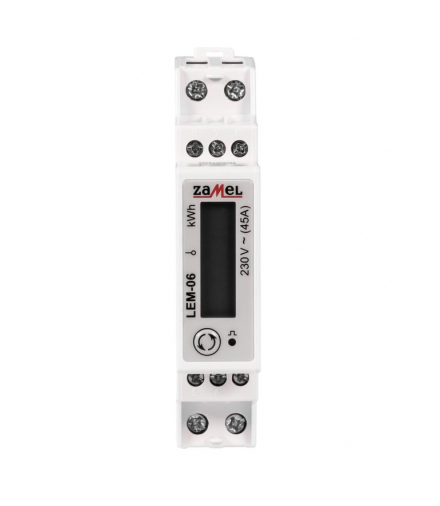

LICZNIK ENERGII ELEKTRYCZNEJ 1‑FAZOWY MODBUS POMIAR BEZPOŚREDNI 45A LEM‑06

Licznik energii elektrycznej 1‑fazowy z MODBUS LEM‑06 (45A)

Zaawansowane urządzenie do monitorowania parametrów instalacji jednofazowej z funkcją pomiaru dwukierunkowego.

Precyzyjny licznik energii 1-fazowy MODBUS LEM‑06 do pomiaru dwukierunkowego

Niezawodny licznik energii 1-fazowy MODBUS LEM‑06 to precyzyjne urządzenie elektroniczne, które pozwala na bardzo dokładne monitorowanie zarówno poboru, jak i samej produkcji energii czynnej. Dzięki wbudowanemu interfejsowi RS485 (MODBUS RTU) oraz regulowanym wyjściom impulsowym, ten licznik energii elektrycznej to idealne rozwiązanie do nowoczesnych systemów zdalnego odczytu i zaawansowanej automatyki budynkowej.

Jakie najważniejsze funkcje oferuje jednofazowy miernik Zamel LEM-06?

• Dwukierunkowy pomiar energii czynnej: Rozwiązanie idealne do domowych instalacji fotowoltaicznych (stały pomiar importu i eksportu prądu).
• Komunikacja MODBUS RTU: Wygodna możliwość w pełni zdalnego odczytu napięcia, prądu, bieżącej mocy oraz częstotliwości.
• Wysoka precyzja działania: Innowacyjny miernik Zamel LEM‑06 gwarantuje maksymalnie wiarygodny pomiar energii czynnej w wysokiej klasie 1.
• Podświetlany wyświetlacz LCD: Zawsze czytelny i wyraźny odczyt parametrów instalacji w absolutnie każdych warunkach oświetleniowych.
• Montaż na szynie TH-35: Niezwykle kompaktowa obudowa o szerokości zaledwie 18 mm (zajmuje tylko 1 moduł w rozdzielnicy).

Szczegółowe dane techniczne modułu LEM-06

Zestawienie parametrów mierzonych przez protokół MODBUS

Urządzenie umożliwia wygodny odczyt następujących wartości w standardowym formacie 32-bit floating point:

• Napięcie [V] oraz natężenie prądu [A]
• Moc czynna [W], bierna [var] i pozorna [VA]
• Współczynnik mocy (Power Factor)
• Częstotliwość [Hz]
• Import i eksport energii czynnej oraz biernej [kWh / kvarh]
• Emisja CO2 [kg]

Prawidłowy schemat podłączenia licznika Zamel LEM‑06

Zaciski prądowe (4 – 35 mm²):

• Zacisk 1: Wejście fazowe (L)
• Zacisk 2: Wyjście fazowe (L)
• Zacisk 3/4: Zaciski neutralne (N)

Zaciski komunikacyjne RS485 (0,5 – 1,5 mm²): Zgodnie z czytelnymi oznaczeniami umieszczonymi na boku obudowy urządzenia.
