ZESTAW DO STEROWANIA WODNYM OGRZEWANIEM PODŁOGOWYM ZSP-01

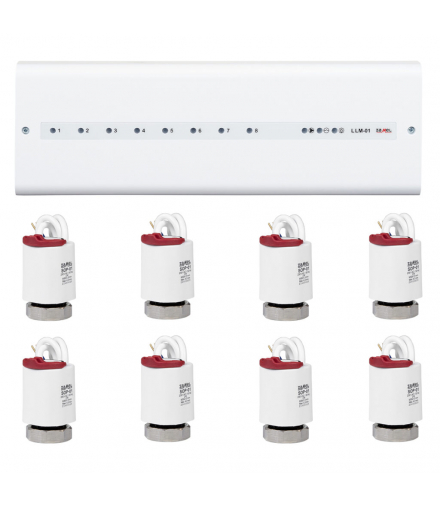

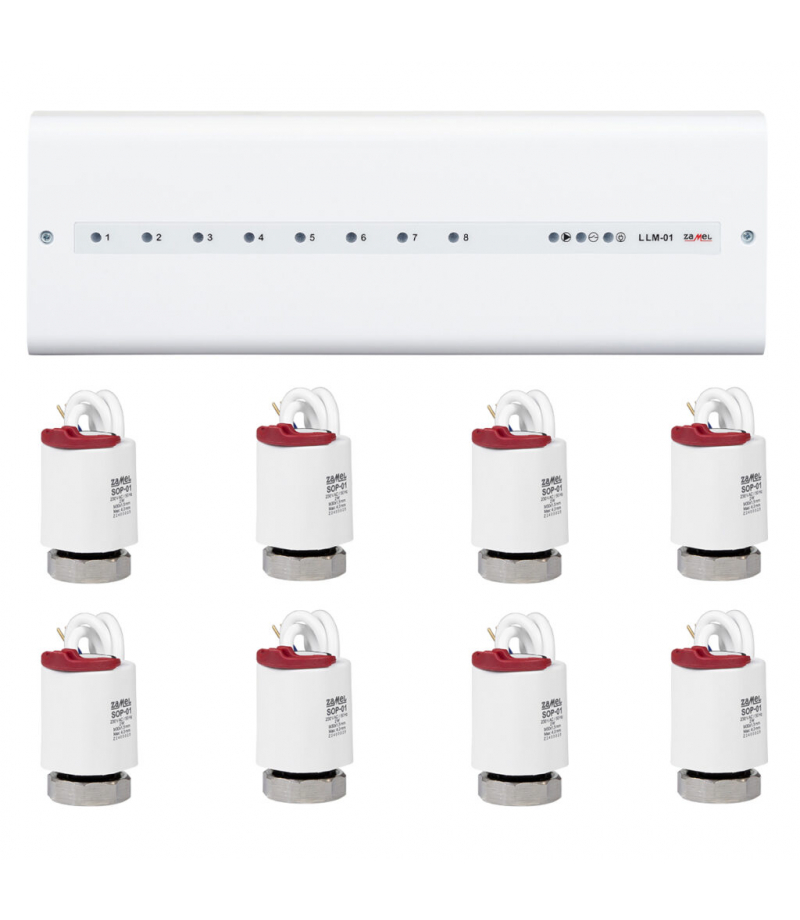

ZESTAW DO STEROWANIA WODNYM OGRZEWANIEM PODŁOGOWYM (LLM-01 x 1 SZT., SOP-01 x 8 SZT.) ZSP-01

Zestaw zawiera: 1. LLM-01 – 1 szt. – Listwa przewodowa 2. SOP-01 – 8 szt. – Siłownik termoelektryczny M30x1,5 mm.

UWAGA: Zestaw nie zawiera regulatora Supla GKW. Do nabycia osobno: Sterowniki Supla GKW

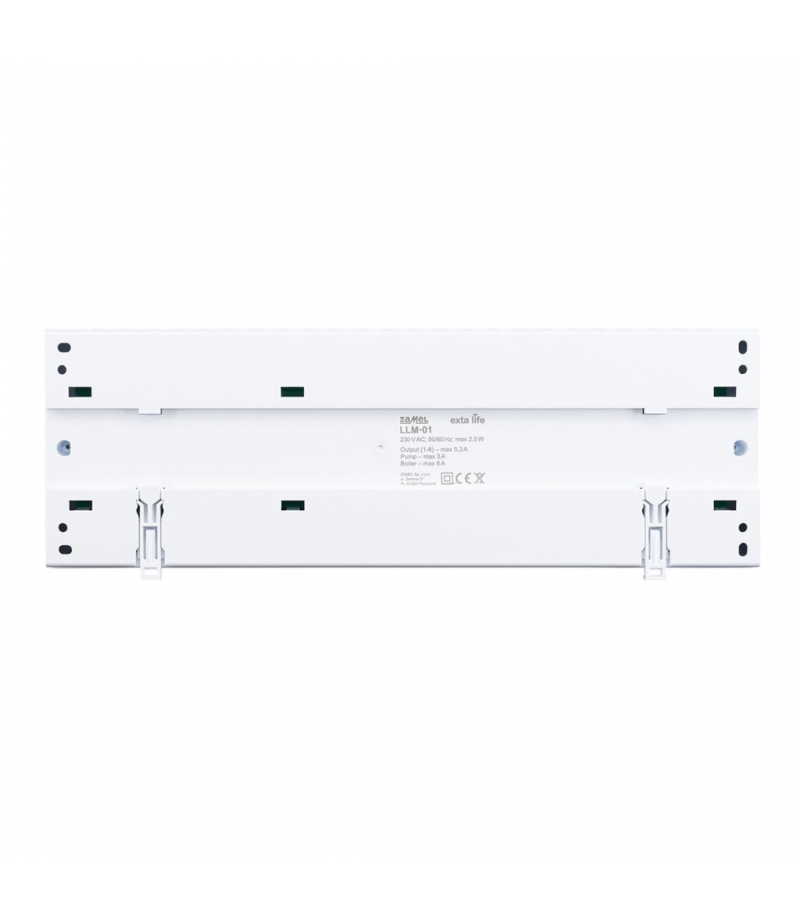

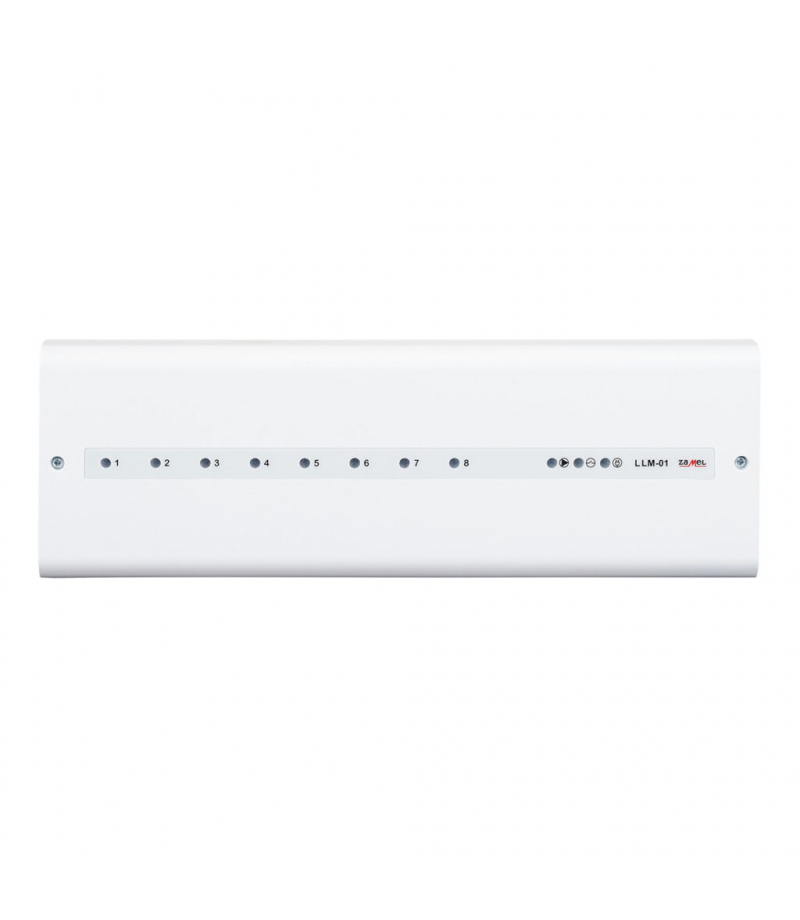

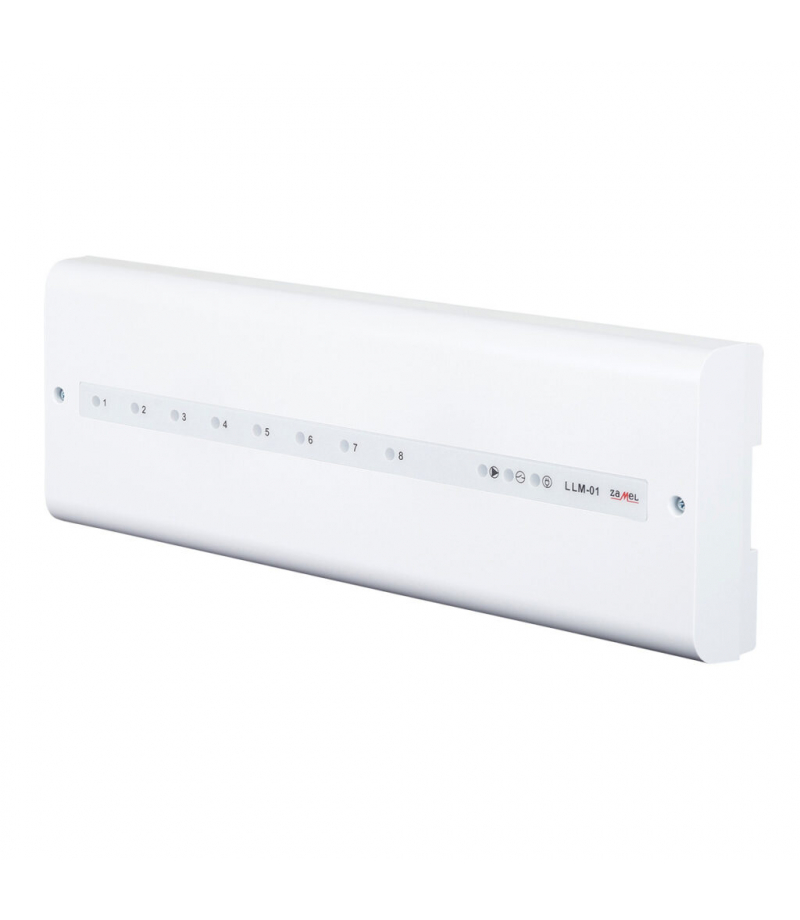

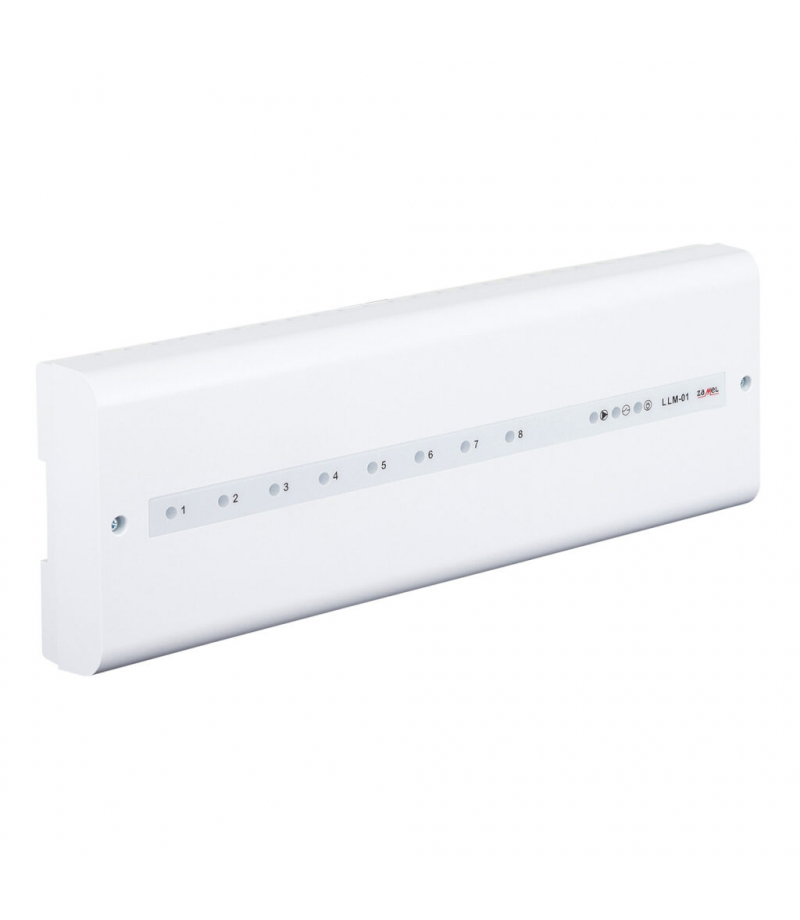

1. LISTWA PRZEWODOWA LLM-01 Poza regulacją temperatury w pomieszczeniach umożliwia także sterowanie pompą obiegową oraz urządzeniem grzewczym. Regulacja temperatury jest realizowana na zasadzie otwierania lub zamykania przepływu czynnika grzewczego przez pętle z wykorzystaniem siłowników termoelektrycznych zamontowanych na rozdzielaczu. Do jednej strefy można podłączyć do 6 siłowników. Listwa przeznaczona jest do montażu bezpośredniego w skrzynkach rozdzielaczy z wykorzystaniem szyny TH35 lub natynkowego. Specjalnie przygotowane otwory umożliwiają montaż z wykorzystaniem opasek kablowych. Precyzyjne Sterowanie Temperaturą Jedną z najważniejszych cech listwy LLM-01 jest możliwość precyzyjnego sterowania temperaturą. Urządzenie współpracuje z termostatami i innymi elementami systemu grzewczego, umożliwiając dokładne utrzymanie pożądanej temperatury w pomieszczeniach. Precyzyjne sterowanie temperaturą przekłada się na wyższy komfort użytkowania oraz efektywność energetyczną, co jest szczególnie istotne w dobie rosnących kosztów energii. Listwa do sterowania ogrzewaniem podłogowym LLM-01 jest kompatybilna z przewodowymi termoregulatorami, co czyni ją odpowiednim rozwiązaniem również dla instalacji wodnego ogrzewania podłogowego. Strefowa kontrola i oszczędność energii cieplnej Listwa LLM-01 steruje zaworami na pętlach grzewczych realizując funkcje grzania wedle parametrów zadanych przez użytkownika za pośrednictwem termoregulatorów w kolejnych pomieszczeniach. Umożliwia to precyzyjną dystrybucję ciepła do pomieszczeń, gdzie jest ono w danym momencie najbardziej potrzebne. Selektywne wyłączanie poszczególnych obiegów sprzyja oszczędności i efektywnemu wykorzystaniu energii w domowej instalacji wodnego ogrzewania podłogowego. Zastosowanie w instalacji inteligentnego domu Zastowanie przewodowej listwy LLM-01, siłowników termoelektrycznych SOP-01/SOP-02 oraz termoregulatorów GKW-01/GKW-02 pozwala stworzyć kompletny zestaw do zarządzania ogrzewaniem domowym. Użytkownik otrzymuje możliwość precyzyjnej regulacji temperatury w poszczególnych pomieszczeniach i tworzenia harmonogramów automatyzujących codzienne działanie systemu grzewczego. Jednocześnie taka instalacja daje możliwość zdalnej kontroli za pośrednictwem aplikacji mobilnej Supla. Ustawienie temperatury odbywać się może również za pośrednictwem panelu dotykowego termoregulatora GKW-01 ułatwiając sterowanie również użytkownikom bez smartfona.

2. SIŁOWNIKI TERMOREGULACYJNE Przeznaczone są do sterowania przepływem czynnika grzewczego. Ich stosowanie w połączeniu z listwami sterującymi pozwala na efektywną i precyzyjną dystrybucję energii cieplnej w instalacjach wodnego ogrzewania podłogowego. Siłowniki mogą być używane z wkładkami zaworowymi w rozdzielaczach ogrzewania podłogowego lub zaworami strefowymi. Zasilane są napięciem 230 V AC i charakteryzują się niskim poborem mocy (~2 W). Urządzenie SOP-01 jest siłownikiem termoelektrycznym typu zamkniętego (NC). Dzięki fabrycznemu zabezpieczeniu instalacja siłowników na wkładkach zaworowych jest szybka i bezproblemowa. Siłowniki podłącza się bezpośrednio do listwy sterującej lub wyjścia regulatora temperatury. Urządzenie wyposażono w gwint montażowy M30x1,5. W przypadku wystąpienia awarii lub braku zasilania siłowniki termoelektryczne blokują zawory by zamknąć przepływ wody, chroniąc instalację. Mogą być wykorzystywane w systemach smart home, umożliwiając zdalne sterowanie.

Cechy produktu

Specyfikacja LLM-01

• Znamionowe napięcie zasilania LLM-01: 230 ~ ±10%
• Znamionowy pobór mocy LLM-01: 4 W
• Maksymalne obciążenie strefy [A] LLM-01: 0,3
• Maksymalne obciążenie wyjścia Pompa [A] LLM-01: 3
• Maksymalne obciążenie wyjścia Kocioł [A] LLM-01: 6
• Wyjścia stref LLM-01: 8x – siłowniki termoelektryczne (230 V AC
• Maksymalna liczba siłowników na strefę LLM-01: 6 (dla siłowników o mocy znamionowej 2W)
• Wyjścia Pomp LLM-01: 1x – Pompa (230 V AC)
• Wyjścia kotła LLM-01: 1x – Kocioł (NO/COM/NC)
• Połączenie ze źródłem ogrzewania LLM-01: przewodowe
• Stopień ochrony obudowy [IP] LLM-01: 20
• Sposób montażu: N/T natynkowy, Szyna TH-35 (DIN)
• Zgodność produktu LLM-01: EMC 2014/30/EU; RoHS 2011/65/EU

Specyfikacja SOP-01

• Znamionowe napięcie zasilania SOP-01 [V]: 230 ~ ±10%
• Częstotliwość znamionowa SOP-01 [Hz]: 50/60
• Pobór mocy SOP-01 [W]: ~2
• Typ działania siłownika SOP-01: NC (normalnie zamknięty)
• Rozmiar przyłącza M w SOP-01: 30 x 1,5
• Maksymalna siła nacisku SOP-01 [N]: 110
• Maksymalny skok SOP-01 [mm]: 4,0
• Czas otwarcia SOP-01 [s]: 180
• Stopień ochrony obudowy SOP-01 [IP]: 54
• Temperatura pracy SOP-01 [°C]: -20 ÷ +50
