Przekaźnik napięciowy do fotowoltaiki PVM-31 253 V

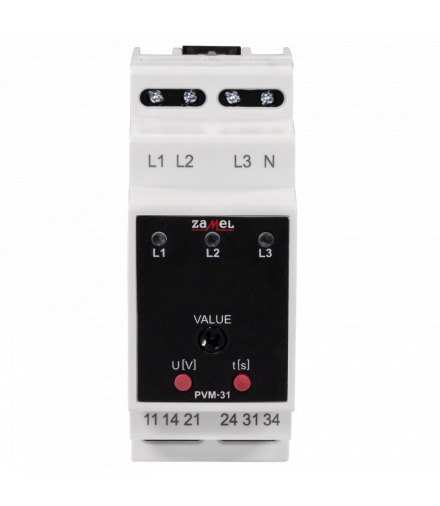

PRZEKAŹNIK KONTROLI NAPIĘCIA DO FOTOWOLTAIKI PVM-31

Drukuj

Magazyn	Dostępność	Czas wysyłki
Wysyłkowy	0 szt.	do 24h
Producenta	24 szt.	do 3 dni roboczych

Przewidywana dostawa:

u Ciebie

Symbol Zamel: PVM-31

Indeks Zamel: EXT10000331-WUN

EAN: 5903669507000

Napięcie: 230/400V AC

Montaż: Szyna DIN

Więcej informacji
Pobierz Instrukcję

Przekaźnik napięciowy PVM-31

Seria exta | Kontrola autokonsumpcji PV | Ochrona silników | 3-fazowy

Jak przekaźnik kontroli napięcia do fotowoltaiki PVM-31 optymalizuje autokonsumpcję?

Niezawodny przekaźnik kontroli napięcia do fotowoltaiki PVM-31 to nowoczesne urządzenie, które na bieżąco monitoruje parametry w instalacjach jedno- lub trójfazowych. Jeżeli napięcie na danej fazie zawiera się w ściśle zdefiniowanym zakresie, moduł automatycznie załącza przekaźnik powiązany z tą konkretną fazą, ułatwiając zarządzanie obciążeniem.

Przekaźnik PVM-31 to specjalistyczne rozwiązanie zaprojektowane w celu poprawy pracy całej instalacji fotowoltaicznej. Skutecznie rozwiązuje on uciążliwy problem wyłączania się inwertera przy napięciu 253 V poprzez inteligentne dociążanie sieci (na przykład poprzez załączanie grzałek w domowym buforze ciepła). Urządzenie działa w sposób asynchroniczny – każda z trzech faz jest mierzona i sterowana całkowicie niezależnie, co pozwala na szybkie i precyzyjne reagowanie na wzrost napięcia tylko tam, gdzie jest to obiektywnie konieczne.

Funkcjonalność PV w module PVM-31

Eliminacja przestojów instalacji PV w szczytach produkcji.
Zwiększenie autokonsumpcji i efektywności energetycznej.
Wyświetlacz LCD do bieżącego monitorowania napięcia każdej fazy.
Przekierowanie nadmiaru energii do buforów cieplnych.
Sygnalizacja stanu przekaźników za pomocą diod LED.

Jakie funkcje ochrony sprzętów zapewnia ten przekaźnik?

Zabezpieczenie silników, pomp i kompresorów przed skokami napięcia.
Niezależne progi górny (UU) i dolny (UD) dla każdej fazy.
Regulacja czasu opóźnienia reakcji (t) od 1 do 10 sekund.
Ochrona urządzeń 3-fazowych przed pracą przy złym napięciu.
Wysoka precyzja dzięki histerezie napięciowej 5 V.

Pełna specyfikacja techniczna modułu PVM-31

Parametr	Wartość / Zakres
Zaciski zasilania / pomiaru	L1, L2, L3, N
Znamionowe napięcie zasilania	230 V AC (międzyfazowe 400 V AC)
Tolerancja napięcia zasilania	-15 % ÷ +10 %
Częstotliwość znamionowa	50 / 60 Hz
Znamionowy pobór mocy	max. 2,5 W
Zakres nastawy progu dolnego (UD)	150 ÷ 230 V
Zakres nastawy progu górnego (UU)	230 ÷ 280 V
Histereza napięciowa	ok. 5 V AC
Zakres nastawy czasu opóźnienia (t)	1 ÷ 10 s (regulacja potencjometrem)
Parametry styków przekaźnika	3 x NO/NC (styki przełączne)
Maksymalny prąd przekaźnika	10 A (AC1)
Liczba zacisków przyłączeniowych	13
Przekrój przewodów przyłączeniowych	0,2 ÷ 2,50 mm²
Temperatura pracy	-20 ÷ +60 °C
Mocowanie obudowy	Szyna TH35 (DIN), wg PN-EN 60715
Szerokość obudowy	2 moduły (35 mm)
Stopień ochrony obudowy	IP20 (PN-EN 60529)
Zgodność z normami	PN-EN 60255, PN-EN 61000

Z jakimi urządzeniami współpracuje przekaźnik napięciowy do fotowoltaiki PVM-31?

Dla zagwarantowania pełnej funkcjonalności inteligentnego systemu redukcji napięcia, bezwzględnie zaleca się współpracę modelu PVM-31 z poniższymi rozwiązaniami:

Stycznikami STM-25-11 / STM-40-40: Niezbędne do efektywnego sterowania grzałkami o dużej mocy (do 25A lub 40A).
Regulatorem temperatury RTM-03: Chroni używany bufor przed niebezpiecznym przegrzaniem wody.
Monitorem energii MEW-01 / LEM-60: Do bardzo precyzyjnego śledzenia przepływów energii w całej instalacji domowej.
Systemem OZE-01: Gotowa i całkowicie kompletna rozdzielnica przeznaczona do profesjonalnego zarządzania napięciem.

Produkt Polski: Zamel to sprawdzony producent z ponad 35-letnim doświadczeniem w branży. Twój nowy przekaźnik napięciowy do fotowoltaiki PVM-31 jest produkowany w Polsce (Pszczyna), co każdorazowo gwarantuje wysoką jakość wykonania podzespołów oraz pełne wsparcie techniczne samego producenta.
