Sterownik do zarządzania napięciem 1F/3F PV OZE-01

Nowość

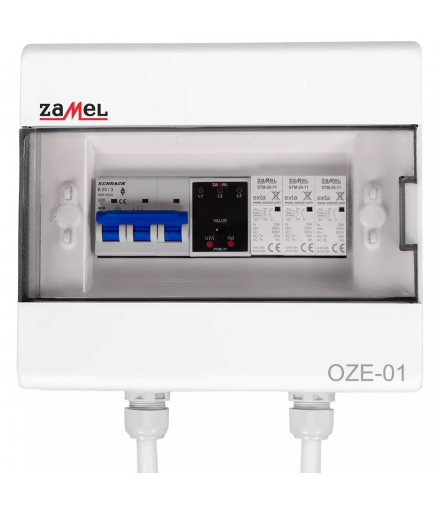

SYSTEM DO ZARZĄDZANIA NAPIĘCIEM, STEROWNIK 1F/3F PV OZE-01

Drukuj

Magazyn	Dostępność	Czas wysyłki
Wysyłkowy	0 szt.	do 24h
Producenta	0 szt.	do 3 dni roboczych

Przewidywana dostawa:

u Ciebie

Symbol Zamel: OZE-01

Indeks Zamel: EXT10000331-WUN

EAN: 5903669509745

Napięcie: 230/400V AC

Montaż: Szyna DIN

Więcej informacji
Pobierz Instrukcję

System Zarządzania Napięciem OZE-01

Stabilizacja sieci PV | Ochrona Falownika | Wbudowany Sterownik PVM-31

Niezawodny sterownik do zarządzania napięciem 1F/3F PV OZE-01 - rozwiązanie problemu wyłączającego się falownika

Innowacyjny sterownik do zarządzania napięciem 1F/3F PV OZE-01 to profesjonalne rozwiązanie dla instalacji fotowoltaicznych, które skutecznie eliminuje powszechny problem przestojów inwertera spowodowanych skokami napięcia w sieci. Dzięki zastosowaniu bardzo zaawansowanego sterownika PVM-31, urządzenie to inteligentnie zarządza obciążeniem, stabilizując parametry prądu i znacząco zwiększając autokonsumpcję produkowanej energii we własnym gospodarstwie.

Urządzenie montuje się natynkowo, najlepiej w pobliżu falownika, co gwarantuje najwyższą precyzję pomiaru napięcia dokładnie tam, gdzie monitoruje je inwerter.

Sprawdź wszystkie przekaźniki z oferty.

Jak działa przekaźnik napięcia do fotowoltaiki 1F/3F PV OZE-01?

Zastosowany system działa całkowicie asynchronicznie, co w praktyce oznacza, że każda z trzech faz jest monitorowana i sterowana w pełni niezależnie. Pozwala to na dociążanie tylko tej fazy, na której aktualnie występuje problem.

➔ Próg Dolny (UD): Po przekroczeniu tego progu (nastawa 160-260V) i upływie czasu t1, system załącza stycznik, dociążając fazę (np. grzałką), co obniża napięcie w sieci.
➔ Próg Górny (UU): Stanowi zabezpieczenie – po jego przekroczeniu (lub spadku poniżej UD) i upływie czasu t2, następuje rozłączenie stycznika. Możliwe jest ustawienie trybu UU = OFF, w którym system pracuje wyłącznie w oparciu o próg dolny.
➔ Diagnostyka LED: Urządzenie sygnalizuje stan wyjść za pomocą diod. Świecenie ciągłe oznacza załączone wyjście, natomiast miganie informuje o odliczaniu czasu do zmiany stanu lub wystąpieniu błędu.

Dlaczego warto wdrożyć zaawansowany system 1F/3F PV OZE-01 we własnym domu?

✅ Pomiar TrueRMS Gwarantuje dokładność pomiaru (<2%) nawet przy odkształconych przebiegach napięcia, co jest standardem w sieciach z fotowoltaiką.

✅ Wysoka Moc (20 A) Dzięki wbudowanym stycznikom zewnętrznym, system może bezpiecznie sterować odbiornikami o mocy do ok. 4,5 kW na każdą fazę (klasa AC-7a).

✅ Kompletne Zabezpieczenie Zintegrowany wyłącznik nadprądowy 3F B20 oraz stopień ochrony IP40 zapewniają bezpieczeństwo instalacji i użytkowników.

✅ Szybki Montaż Zestaw jest gotowy do pracy – posiada wyprowadzone przewody przyłączeniowe OWY 5x2,5 mm o długości 1 metra.

Pełna specyfikacja techniczna sterownika 1F/3F PV OZE-01

Zasilanie / Częstotliwość	3 x 230 V AC / 50 Hz
Maks. obciążalność fazy (AC-7a / AC-7b)	20 A (~4,5 kW) / 9 A
Zakres nastawy Progu Dolnego (UD)	160 ÷ 260 V AC (Fabrycznie: 210 V)
Zakres nastawy Progu Górnego (UU)	UD + 1V do 260 V AC lub OFF (Fabrycznie: 250 V)
Czasy opóźnień (t1 / t2)	Regulowane 1 ÷ 99 s (Fabrycznie: 3 s)
Pomiar napięcia / Dokładność	TrueRMS / < 2%
Zabezpieczenie nadprądowe	Wyłącznik nadprądowy 3F B20
Przewody przyłączeniowe	OWY 5x2,5 mm², dł. 1 m
Temperatura pracy / Montaż	-20 ÷ +55 °C / Natynkowy

Jakie wymogi bezpieczeństwa należy spełnić podczas instalacji modułu 1F/3F PV OZE-01?

Podczas sterowania urządzeniami grzewczymi (np. grzałki w bojlerach), które nie posiadają własnego termostatu, należy bezwzględnie zastosować zewnętrzne termostaty bezpieczeństwa. Urządzenie pozwala na niezależną konfigurację każdego z trzech kanałów wyjściowych poprzez menu sterownika PVM-31 (potencjometr VALUE oraz przyciski funkcyjne).

Zawartość zestawu: Kompletny System OZE-01 (sterownik + styczniki w obudowie), instrukcja obsługi, opakowanie transportowe.
